《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)》（JGJ52-2006）（以下簡(jiǎn)稱《混凝土用砂石》）于2007年6月1日實(shí)施，它對(duì)保證混凝土用砂、石質(zhì)量起到了積極作用，但它與《建設(shè)用砂》（GB/T14684-2011）、中的術(shù)語(yǔ)、質(zhì)量要求、試驗(yàn)方法等多個(gè)方面沒(méi)有統(tǒng)一，給實(shí)際工作帶來(lái)了諸多不便?，F(xiàn)將兩個(gè)標(biāo)準(zhǔn)規(guī)范之間主要差異點(diǎn)，以表格形式列出進(jìn)行對(duì)比。

      （一）概念和定義不一致

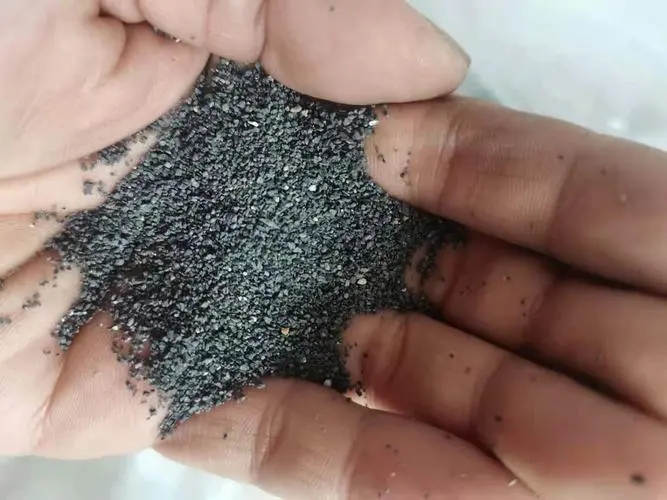

      （1）人工砂

      《建設(shè)用砂》將機(jī)制砂和混合砂定義為人工砂，即機(jī)制砂和混合砂都是人工砂，而《混凝土用砂石》僅將機(jī)制砂定義為人工砂。

      人工砂概念的差別

      人工砂與天然砂兩者在生產(chǎn)工藝、質(zhì)量指標(biāo)、檢驗(yàn)方法等方面有很大區(qū)別，而混合砂是由天然砂和機(jī)制砂組成，混合砂中的天然砂質(zhì)量和摻加比例對(duì)混合砂質(zhì)量有很大影響，因此混合砂質(zhì)量與機(jī)制砂質(zhì)量特別是顆粒級(jí)配、細(xì)粉含量有著明顯差異。

      目前我國(guó)的人工砂級(jí)配較差，中間少兩頭多，細(xì)度模數(shù)較大，顆粒形狀粗糙尖銳，多棱角。粉體材料用量（包括石粉含量）和外加劑用量較大，如果配制不得法，用人工砂配制的混凝土拌合物坍落度會(huì)呈“草帽狀”，工作性較差。解決這一問(wèn)題采取的措施有：提高制砂裝備水平，改善級(jí)配和顆粒狀；與河砂混合摻用有利于改善人工砂的性能，在沒(méi)有河砂或其他級(jí)配的砂進(jìn)行復(fù)配時(shí)，可以考慮用粒徑大于2.36mm的顆粒代替一部分石子，石粉代替部分礦物摻合料；盡量采用石粉含量符合標(biāo)準(zhǔn)要求、細(xì)度模數(shù)2.5~3.3的人工砂。

      （2）公稱粒徑

      《建設(shè)用砂》將含泥量、泥塊含量、石粉含量、顆粒級(jí)配等質(zhì)量指標(biāo)用實(shí)際尺寸來(lái)界定，而《混凝土用砂石》用公稱粒徑來(lái)界定。

      （3）適用范圍

      《建設(shè)用砂》按技術(shù)要求將砂分為Ⅰ、Ⅱ、Ⅲ類，而《混凝土用砂石》在質(zhì)量要求中按混凝土強(qiáng)度等級(jí)將砂分為三種情況。

      《建設(shè)用砂》將強(qiáng)度等級(jí)大于C60的混凝土定義為高強(qiáng)混凝土，而《混凝土用砂石》將強(qiáng)度等級(jí)大于或等于C60的混凝土定義為高強(qiáng)混凝土。

      （二）質(zhì)量指標(biāo)不一致

      （1）規(guī)格等級(jí)

      《建設(shè)用砂》將砂按細(xì)度模數(shù)分為粗、中、細(xì)三種規(guī)格，未涉及特細(xì)砂的質(zhì)量要求，而《混凝土用砂石》將砂按細(xì)度模數(shù)分為粗、中、細(xì)、特細(xì)四級(jí)。

      （2）天然砂的顆粒級(jí)配

      《建設(shè)用砂》規(guī)定砂的實(shí)際顆粒級(jí)配與表中所列數(shù)字相比，除了4.75mm和600μm篩檔外，可以略有超出，但超出總量應(yīng)小于5%（＜5%），而《混凝土用砂石》規(guī)定砂的實(shí)際顆粒級(jí)配與表中的累計(jì)篩余相比，除公稱粒徑為了5.00mm和630μm的累計(jì)篩余外，其余公稱粒徑的累計(jì)篩余可稍有超出分界線，但總超出量不應(yīng)大于5%（≤5%）。

      《建設(shè)用砂》規(guī)定對(duì)人工砂三個(gè)級(jí)配區(qū)中150μm篩孔的累計(jì)篩余可以適當(dāng)放寬界限，而《混凝土用砂石》規(guī)定人工砂的顆粒級(jí)配必須符合要求。

      （3）對(duì)砂質(zhì)量要求的差別

      目前我國(guó)人工砂石粉含量高，如果人工砂石粉含量太高且應(yīng)用措施不當(dāng)，混凝土性能會(huì)受到較大影響。因此，石粉含量過(guò)高處于不得已使用狀態(tài)時(shí)，可將部分石粉計(jì)入膠凝材料用量的方式進(jìn)行配合比設(shè)計(jì)并配制混凝土。解決人工砂石粉含量高的問(wèn)題有兩個(gè)主要措施：提高制備砂漿裝備水平，發(fā)達(dá)國(guó)家大多數(shù)制砂設(shè)備可以較好的控制石粉含量；在制砂工藝上采取措施，比如采用選出石粉的工藝。

      人工砂中會(huì)夾雜泥土，亞甲藍(lán)值是反映石粉中黏土含量的技術(shù)指標(biāo)，是人工砂的重要指標(biāo)。機(jī)制砂的壓碎指標(biāo)是檢驗(yàn)其堅(jiān)固性和耐久性的一項(xiàng)指標(biāo)。試驗(yàn)證明，中低強(qiáng)度等級(jí)混凝土不受壓碎指標(biāo)的影響，但會(huì)導(dǎo)致耐磨性下降。
